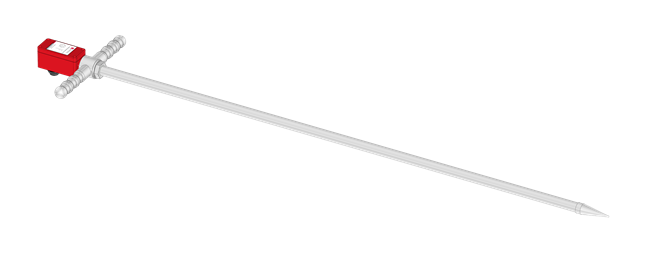

MF-Temp-Comp

Der Temperaturmessfühler MF-Temp-Comp wurde eigens für den Einsatz in Kompostieranlagen entwickelt. Die verwendeten Materialien entsprechen den hohen Anforderungen dieses Einsatzbereiches. Der gesamte Messbereich ist linear. Er bestimmt das Temperaturprofil innerhalb eines Gas-Festkörpergemisches von 0° C bis +100° C. Die Temperatur wird dafür an 5 Messpunkten von 5 Pt100 Fühlern bestimmt, die gleichmäßig über eine Messstrecke von 1 m verteilt sind.

Die Ausgabe der 5 Messwerte erfolgt über 5 lineare Stromausgänge (4..20 mA), die Stromversorgung über 24 V Gleichstrom. In normalen Anwendungen ist das Temperaturmesssystem wartungsfrei.

Messbereiche und Ausführungen

Der Temperaturmessfühler MFTemp-Comp ist für einen Temperaturbereich von 0°C bis +100°C ausgelegt. Er verfügt über 5 analoge Schnittstellen mit 4..20 mA zur Ausgabe der Temperaturwerte.

Zulassungen

Das Gerät entspricht den Fachgrundnormen EN 61000-6-2 und EN 61000-6-4 und damit der EMV-Richtlinie 2004/108/EG.

Wartung und Service

Das Gerät wird kalibriert ausgeliefert. Der Abstand der Wartung entspricht den sicherheitstechnischen Anforderungen.

Weitere Details entnehmen Sie bitte den Technischen Daten oder fragen Sie unsere Ansprechpartner.

ProduktnameEigenschaftenProduktcode
MF-Temp-Comp Temperaturbereich 0°C bis +100°C
Ausgang: 5 x 4..20 mA
S2H1-A01JC-A601



Messprinzip PT100
Stromversorgung Spannung 24 V DC ± 5%
Strom ca. 120 mA
Umgebungstemperatur -10°C bis +50°C
0°C bis +100°C
für Elektronik
für Stabsonde
Luftdruck 900 hPa bis 1100 hPa
zulässige Feuchte 15 bis 95% relative Feuchte nicht kondensierend
Ausgang 4..20 mA max. Bürde 500 Ω
Digitalausgang Impuls, Fehler, externe Kalibrierung
Gehäuse Makrolon 8030 (30% GV), UL94V-1 Farbe = grau
Schutzklasse IP 65
Größe (L x B x H) 105 x 60 x 42 mm
Stabsonde Länge ca. 1.150 mm
Durchmesser ca. 23 mm
Material Edelstahl 1.4301
Gesamtgewicht ca. 3.000 g
Anschlussleitung 6 x 1,5² CU + Funktionserde abgeschirmtes Kabel

Anschlussbelegung:



ProduktnameEigenschaftenProduktcode
Anschlusskabel
10 m
Mikrobensicheres Anschlusskabel mit versiegeltem Verbindungsstecker; Länge 10 m Z0A0-A0020
Anschlusskabel
25 m
Mikrobensicheres Anschlusskabel mit versiegeltem Verbindungsstecker; Länge 25 m Z0A0-A0015
Anschlusskabel
75 m
Mikrobensicheres Anschlusskabel mit versiegeltem Verbindungsstecker; Länge 75 m Z0A0-A0019
  weitere Längen auf Nachfrage. Maximal mögliche Länge 300 m
